法蘭三通球閥
【產品用途】
Q45F 型 PN16~PN40 T形三通球閥有T形和L形。T形能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L形只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
【產品特點】
1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。
2、三通球芯分T形和L形，使用壽命長，流通能力大，阻力小。
3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
【性能參數】
型號 | Q45F-16C | Q45F-25C | Q45F-40C | Q45F-16P | Q45F-25P | Q45F-40P | |
工作壓力（℃） | 1.6 | 2.5 | 4.0 | 1.6 | 2.5 | 4.0 | |
適用溫度（℃） | ≤150 | ||||||
適用介質 | 水、蒸汽、油品等 | 弱腐蝕性介質 | |||||
材料 | 閥體 | 碳素鋼鑄件 | 鉻鎳鈦不銹鋼鑄件 | ||||
球體、閥桿 | 2Cr13 | 鉻鎳鈦不銹鋼 | |||||
密封圈 | 增強聚四氟乙烯 | ||||||
填料 | 聚四氟乙烯 | ||||||
主要外形和連接尺寸
公稱通徑 | 主要外形尺寸和連接尺寸 | |||||||
L | D | D1 | D2 | b | Z-d | H | W | |
Q44F-16C Q44F-16P Q644F-16C Q644F-16P Q944F-16C Q944F-16P Q45F-16C Q45F-16P Q645F-16C Q645F-16P Q945F-16C Q945F-16P | ||||||||
15 | 108 | 95 | 65 | 45 | 14 | 414 | 95 | 140 |
20 | 117 | 105 | 75 | 55 | 14 | 414 | 105 | 160 |
25 | 127 | 115 | 85 | 65 | 14 | 414 | 113 | 180 |
32 | 140 | 135 | 100 | 78 | 16 | 418 | 135 | 250 |
40 | 165 | 145 | 110 | 85 | 16 | 418 | 142 | 300 |
50 | 178 | 160 | 125 | 100 | 16 | 418 | 154 | 350 |
65 | 191 | 180 | 145 | 120 | 18 | 418 | 175 | 350 |
80 | 203 | 195 | 160 | 135 | 20 | 818 | 190 | 400 |
100 | 229 | 215 | 180 | 155 | 20 | 818 | 225 | 500 |
125 | 356 | 245 | 210 | 185 | 22 | 818 | 245 | 600 |
150 | 394 | 280 | 240 | 210 | 24 | 823 | 265 | 800 |
200 | 457 | 335 | 295 | 265 | 26 | 1223 | 305 | 800 |
250 | 533 | 405 | 355 | 320 | 30 | 1225 | 370 | 1300 |

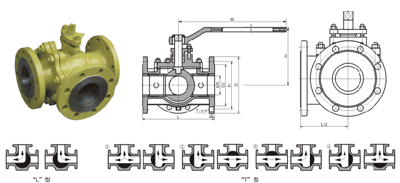

【結構圖片】
