氧氣專用截止閥
【產品用途】
JY41W、JY41Y 氧氣專用截止閥采用材質優良的硅黃銅或不銹鋼鑄造而成，具有機械強度高，耐磨損、安全性好等優點。使用在氧氣管路上，具有最佳的防爆阻燃性能，消除了氧氣管路上的不安全因素。
【產品特點】
1、防燃阻火：主要部件的材質為銅合金，屬不可燃材料，即使與高速氣流中的固體粒子碰撞也不會產生火花。因此，本閥具有最佳的防燃阻火性能
2、安全可靠：本閥帶有防塵、防水、防油污裝置，所有與氧氣接觸的閥件在組裝前均經過嚴格脫脂和禁油措施，填料材質為聚四氟乙烯，可確保使用時安全可靠
【性能參數】
公稱通徑（DN） | 15－400 | |||
公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | |
試驗壓力 | 強度 | 2.4 | 3.75 | 6.0 |
密封 | 1.76 | 2.75 | 4.4 | |
適用溫度 | ≤200℃ | |||
適用介質 | 氧氣 | |||
閥體 | 硅黃銅、不銹鋼 | |||
閥桿 | 不銹鋼 | |||
閥芯 | 銅、不銹鋼 | |||
填料 | 聚四氟乙烯 | |||
主要外形和連接尺寸
1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | Do |
凸面法蘭 | 25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 305 | 160 |
32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 316 | 160 | |
40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 328 | 180 | |
50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 356 | 200 | |
65 | 290 | 180 | 145 | 125 | 18 | 4-Φ18 | 389 | 280 | |
80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 400 | 280 | |
100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 460 | 320 | |
125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 528 | 320 | |
150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 668 | 450 | |
200 | 600 | 335 | 295 | 265 | 26 | 26-Φ23 | 795 | 500 | |
250 | 650 | 405 | 355 | 320 | 30 | 30-Φ25 | 910 | 560 | |
300 | 750 | 460 | 410 | 375 | 30 | 30-Φ25 | 1200 | 640 | |
350 | 850 | 520 | 470 | 435 | 34 | 34-Φ25 | 1200 | 720 | |
400 | 950 | 580 | 525 | 485 | 36 | 36-Φ30 | 1560 | 800 |

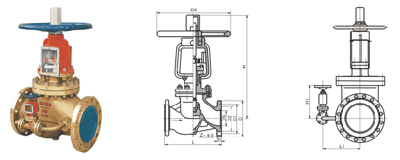

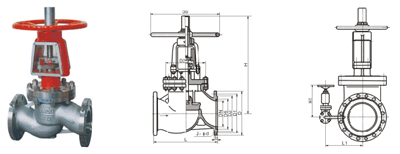

【結構圖片】
