對夾式襯氟蝶閥

發布時間:2019/07/15
對夾式襯氟蝶閥

【產品用途】

D71F4-10C、D371F4-10C 型對夾式襯氟蝶閥適用于各種不同類型工業管道中液體和氣體(包括蒸 氣)的輸送,特別是具有嚴重腐蝕性介質的使用場合,如:硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

主要外形和連接尺寸

DN



mm

NPS



(inch)

L

D

D1

D2

F

B

N-?D

W

D0

H

WT(kg)

PN0.6MPa

40

1 1/2

106

130

100

80

3

16

4-?14

160


140

10

50

2

108

140

110

90

3

16

4-?14

200


160

12

65

2 1/2

112

160

130

110

3

16

4-?14

250


160

13

80

3

114

185

150

125

3

18

4-?18

250


170

14

100

4

127

205

170

145

3

18

4-?18

300


180

16

125

5

140

235

200

175

3

20

8-?18

300


275

18

150

6

140

260

225

200

3

20

8-?18


200

295

38

200

8

152

315

280

255

3

22

8-?18


200

320

74

250

10

250

370

335

310

3

24

12-?18


240

385

105

300

12

270

435

375

362

4

24

12-?23


240

390

142

350

14

290

485

445

412

4

26

12-?23


240

460

179

400

16

310

535

495

462

4

28

16-?23


280

510

220

450

18

330

590

550

518

4

28

16-?23


280

540

268

500

20

350

640

600

568

4

30

16-?23


320

570

378

600

24

390

755

705

670

5

30

20-?25


320

660

608

700

28

430

860

810

775

5

32

24-?25


360

710

1050

800

32

470

975

920

880

5

34

24-?30


360

780

1320

900

36

510

1075

1020

980

5

36

24-?30


380

885

1795

1000

40

550

1175

1120

1080

5

36

28-?30


400

990


PN1.0MPa

40

1 1/2

106

145

110

85

3

18

4-?18

160


140

10

50

2

108

160

125

100

3

20

4-?18

200


160

12

65

2 1/2

112

180

145

120

3

20

4-?18

250


165

14

80

3

114

195

160

135

3

22

4-?18

250


170

16

100

4

127

215

180

155

3

22

8-?18

300


180

18

125

5

140

245

210

185

3

24

8-?18

300


275

20

150

6

140

280

240

210

3

24

8-?23


200

295

38

200

8

152

335

295

265

3

26

8-?23


200

320

74

250

10

250

390

350

320

3

28

12-?23


240

385

105

300

12

270

440

400

368

4

28

12-?23


240

390

142

350

14

290

500

460

428

4

30

16-?23


240

460

179

400

16

310

565

515

482

4

32

16-?25


280

510

220

450

18

330

615

565

532

4

32

20-?25


280

540

268

500

20

350

380

620

585

4

34

20-?25


320

570

378

600

24

390

780

725

685

5

36

20-?30


320

660

608

700

28

430

895

840

800

5

40

20-?30


360

710

1050

800

32

470

1010

950

905

5

44

24-?34


360

780

1320

900

36

510

1110

1050

1005

5

46

28-?34


380

885

1795

1000

40

550

1220

1160

1115

5

50

28-?34


400

990

1900

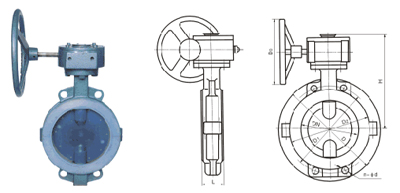

【結構圖片】
