200X 型減壓閥
發(fā)布時間：2019/07/15
【產品用途】
200X 減壓閥能控制主閥的固定出口壓力，不因主閥上游進口壓力變化而改變，亦不因主閥下游出口用水量變化而改變其出口壓力。
主要外形和連接尺寸
DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
H1 | 179 | 179 | 179 | 210 | 210 | 215 | 245 | 305 | 365 | 415 | 510 | 560 | 658 | 696 | 735 | 735 |
H | 342 | 342 | 342 | 395 | 395 | 405 | 430 | 510 | 560 | 585 | 675 | 730 | 760 | 840 | 910 | 910 |

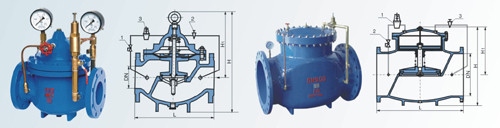

【圖片結構】

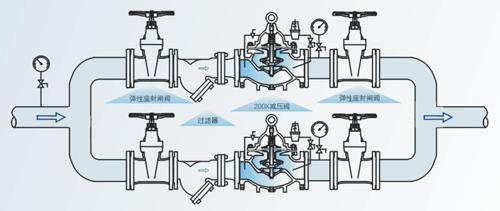

【安裝示意圖】
