多功能水泵控制閥

【產品用途】

JD745X 型 PN10~PN25 多功能水泵控制閥安裝在有高層建筑給水系統的水泵出口管道上，防止介質倒流，防止水錘及水擊現象的產生。一閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效地提高供水系統的安全可靠性。

【產品特點】

1、消除水錘效果好。將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生

2、操作方便。只需操作水泵電機啟閉按鈕，閥門即按照水泵操作規程實現自動開閉

3、節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小，流量大，且體積小，重量輕

主要外形和連接尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	205	216	250	320	365	415	500	605	698	787	914	978	978	1150
H	293	328	364	418	481	543	673	729	927	957	1188	1218	1256	1600

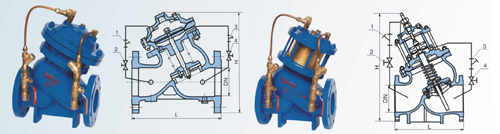

【結構圖片】

　

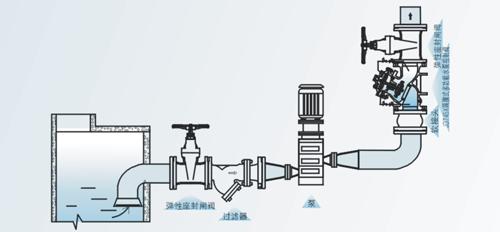

【安裝示意圖】
